YDQK浮球液位变送器

关键字:浮球液位变送器,液位计,液位变送器选型





浮球液位变送器适用于承压或非承压容器内水、油或其他液体的液位测量,并可提供耐腐品种。广泛应用于化工、冶金、电力、制药、造纸、食品、工业活水处理等行业。具有安装简单、使用方便、显示清晰、稳定可靠等优点。
特点:
1、能有效克服悬浮物、泡沫等形成的假液位。
2、浮球经配重可测两种液体的介面。
3、成本低,可靠性高。
技术指标:

测量范围

0~0.5m至0~4m

测量精度

±1.5%(H≥1.0m时)
±2.5%(H≤0.5m时)

使用环境

温度-10~55℃ 温度≤95%
无强烈震动

介质温度

-20~95℃

介质压力

0~600KPa
(特殊订货不超过2.5MPa)

介质比重

≥0.4g/cm3 粘度≤0.05Pa.S

浮球液位变送器结构:

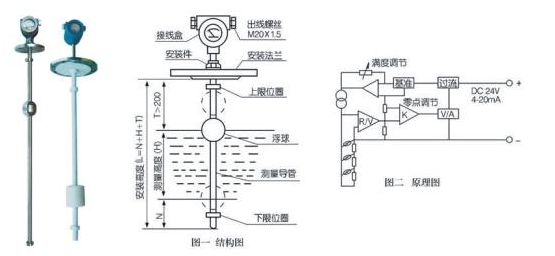

变送器由磁性浮球、测量导管、信号单元、接线盒及安装件组成。见图一 :
工作原理:
磁性浮球比重小于0.5,可漂浮于液面之上并沿导杆上下移动。导杆内装测量元件,在外磁场作用下产生正比于液位变化的电阻信号,由电子单元转换成4~20mA或其它标准信号输出,模块有过流保护等功能。见图二:


用户自备法兰:

法兰号

DN

dH

S

D

D1

D2

f

b

d

n

1#

25

32

3.5

100

75

60

2

12

12

4

2#

40

47

3.5

130

100

80

2

12

14

4

3#

50

57

3

140

110

90

3

12

14

4

4#

80

89

4

185

150

125

3

14

18

4

型号说明:

YDQK

浮球液位变送器



1 普通型 用于水及一般腐蚀性介质,导杆及φ76或φ120浮球材质不锈钢
2 常温型 -5~80℃,ABS工程塑料或PP-R,耐腐蚀
3 耐腐蚀型 导杆及φ120浮球为不锈钢衬四氟,用于强酸介质
4 小浮球型 φ48不锈钢浮球及导杆

基本特征



A 4~20mA 二线制DC24V
B 1~5V 三线制(可现场LED显示)DC24V
C 0~10mA 四线制 AC220V供电

输出方式



0 不带安装件
1 115×60安装板
2 可动塑料法兰 DN125、DN80、DN50
3 固定钢法兰 DN125、DN80、DN50
4 可动钢法兰及四氟衬板 DN125、DN100

安装方式



M 普通型带指示表头
O 普通型不带指示表头
D 本安型带指示表头(指针式配供安全栅)
G 隔爆型不带指示表头
M1 LCD表头
M2 LED表头

电特征



L 安装高度(mm)
H 测量高度(mm)

量程



YDQK

1

A

3

M

L=1800 H=1650

举例
