WZ□M端面热电阻

关键字:热电阻,传感器,端面热电阻





端面热电阻温度传感器采用借助弹簧弹力,使测温端和被测物体紧密接触,这种测量方式具有测温速度快,测量准确度高等特点,适于测量电机轴瓦、塑料机械、电厂汽轮机、模具或其它物体表面温度。

技术参数:

铂热电阻:Pt100、Pt500、Pt1000    精度等级: A级±(0.15+0.002|t|)℃   B级±(0.30+0.005|t|)℃

 铜热电阻:Cu50  -50~150℃        精度等级: ±(0.30+0.006|t|)℃   注:|t|为实测温度的绝对值。

公称压力:常压

产品外形及结构图如下所示:

产品型号

产品外形图

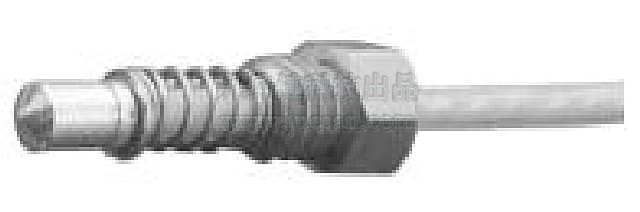

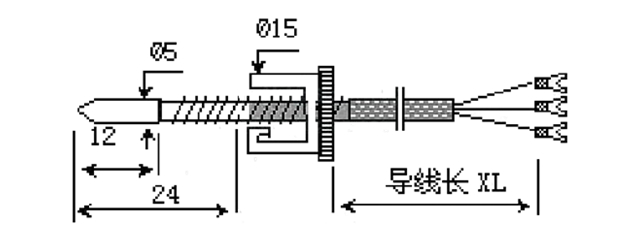

产品外形结构图



WZCM-201A

WZPM-201A



















型号

分度号

测量范围

热响应时间

规格

导线长度L(mm)

WZCM-201A

Cu50

-50~150℃

<15S

直径D=7mm  螺纹M=M8×0.75

L=1000   L=3000

L=5000









型号及说明:

产品型号

产品外形图

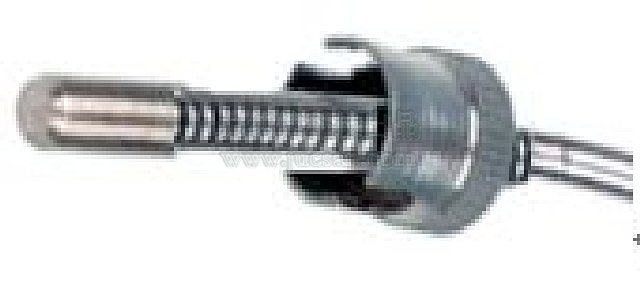

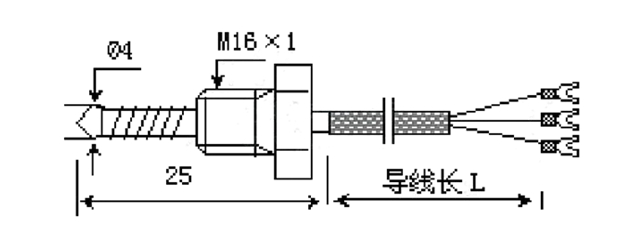

产品外形结构图

WZPM-201B

分度号

测量范围

热响应时间

导线长度L(mm)

Pt100、Pt500、Pt1000

-150~300℃

<10S

L=1000、3000、5000

产品型号

产品外形图

产品外形结构图

WZPM-201C

分度号

测量范围

热响应时间

导线长度L(mm)

Pt100、Pt500、Pt1000

-150~300℃

<10S

L=1000、3000、5000





































接线端子说明:

端面热电阻产品选型

WZPM-201



热电阻

WZCM-201



铜热电阻





A=类型A     B=类型B        C=类型C

热电阻类型





P口

0=Pt100    1=Pt1000     5=Pt500

传感器规格

T口

0=0~80  1=-50~100  2=-50~150  3=-50~200    9=指定

温度范围(℃)









A=A级      B=B级

传感器精度



C口

1=SUS321   4=SUS304         9=指定

保护管材质



L口

1=1000  3=3000  5=5000  9=指定

引线长度(mm)

X口

2=两线制   3=三线制  4=四线制

引出线



1=聚氯乙烯PVC(-20~80℃)分无屏蔽和有屏蔽

2=硅胶橡(-60~150℃)无屏蔽层

3= 四氟绕包(-50~250℃)带屏蔽

引线材质



0=无屏蔽层(默认) 1=有屏蔽层

是否屏蔽层

0=无  1=镀锡  2=U端子  3=针式端子  9=指定

导线末端要求

Q口

0=无      9=指定

特殊要求

说明:对于用户指定的参数,直接以数字或文字标注出来即可。

选型举例:如选取类型为A的端面热电阻, Pt100 温度0~80℃,A级,材质 SUS321导线长度6000mm,三线制聚氯乙烯引线,其它要求无。  产品型号:WZPM-201A  P0T0A C1L9 X31 (L=6000)
