YDFB智能靶式流量计

关键字:靶式流量计,靶式流量计选型,靶式流量计价格



靶式流量计技术参数

1. 主要性能指标
   供电电压:       9V~32V DC;
   电源影响: 不大于0.01%/V;
   输出负载变化: 不大于0.05%(50~1000欧姆,下限及量程变化量);
   工作温度范围:   -20℃~+70℃(带背光LCD显示);
                   -40℃~+85℃(无LCD显示);
   温度影响:       ≤±1%/50℃;
   可选本安防爆:     防爆等级iaⅡCT5。
2. 主要功能
  输出:             4~20mA输出, 叠加HART通信;
  诊断功能:         仪表故障时,输出报警输出电流;
  组态功能:     工程单位、量程、显示、测量类型、介质密度、输出特性、报警、比例系数等组态;
  报警功能: 可以设置报警上下限。低于下限输出3.8mA;高于上限输出22mA。
  监测动态变量功能: 瞬时流量、累积流量、百分比、输出电流、温度、传感器值等。
  电流校准功能:     可对模拟输出电流进行校准;
  用户校准功能:     可以选择2~11点标定;
  温度补偿功能: 可以选择2~10温度补偿;
  零点微调:       进行零点迁移,实现平移功能;
  累积流量清零: 对累积流量清零;
  就地组态功能:     对工程单位、量程、显示、阻尼、工作密度、比例系数、管径等组态并具有数据恢复功能;并可以进行零点清零和累积流量清零。
  就地两点用户校准:   实现就地两点的线性化;
  液晶显示功能:       带背光、带符号、5位数字液晶显示;可显示工程单位。
  数据备份和恢复: 制造商对仪表组态、标定后,对制造商原始信息进行备份,用户现场非法调整造成仪表不能正常工作时,输入阻尼“05678”调入制造商出厂组态数据,并覆盖用户非法错误信息,达到正常工作状态。
  仪表具有掉电保护功能。

靶式流量计主要特点
1、采用国际最新的AD采集处理技术,实现高精度和高稳定性
2、内置完善的抗干扰器件配合多级保护电路,保证了现场的高可靠性
3、功能完善的三按键现场调试(兼容两按键模式并支持干簧管),可实现迁移、量程、调零、阻尼、数据恢复等功能
4、拥有翠绿色背光的多功能全视角LCD显示器,可以同时交替显示2个变量, 并可以360度旋转
5、H840BS可同时用于扩散硅恒流传感器,也可用于应变式恒压传感器,提供温度补偿功能
6、具有完善的数据备份与恢复功能,现场免维护
7、模块化设计,保证产品的高可靠性和一致性,以及长期稳定性

靶式流量计的优势
在模拟信号环境中工作的自动化工程师经常会说,“要是我不去现场,就能获得设备信息的话…”或者“要是我能将那个压力变送器的这项配置信息存入我的电脑的话…”。有了HART,他们就不再需要说出“要是”这样的话了。世界各地已经认识到HART通信优势的用户知道,当使用具有HART功能的手持式测试、校准设备和便携式电脑时,他们在现场就能便捷地获取设备的信息。事实上,设备的测试、诊断和配置从未变得如此的简单!
然而,许多人尚未认识到HART技术的最大优势,这些优势来自与实时的资产管理和/或控制系统的全天候连接。
HART技术可以帮助您:
利用整套智能设备数据的能力,来提升运营能力。对设备、产品或工艺性能出现变化进行早期预警。
缩短发现到解决问题的故障排除时间。
不断验证回路和控制/自动化系统策略的完整性。
提高资产效率和系统可用性。
提高工厂的可用性
将设备和系统集成起来,以检测先前检测不到的问题。
实时检测设备和/或过程的连接问题。
通过获取新的早期预警,以减少偏差造成的影响。
避免非计划停机或过程中断所引起的高成本。
降低维护成本
快速确定和验证控制回路和设备配置。
使用远程诊断,以减少不必要的现场检查。
捕获性能趋势数据,以进行预测性维护诊断。
减少备件库存和设备管理成本。

靶式流量计型号说明

YDFB -

0000  0 0 0 0 0 0 0 0

靶式流量计



  代号

 连接方式



 F

法兰式

插入式

对夹式

在线拆装式

L

锥管螺纹式

E

其他



 代号

 介质类型



液体

气体

蒸汽




代号

 压力等级

A

0.6 Mpa

E

2.5 Mpa

I

10 Mpa

M

20Mpa

B

1.0 Mpa

F

4.0 Mpa

J

11 Mpa

N

25 Mpa

C

1.6 Mpa

G

5.0 Mpa

K

15 Mpa

O

26 Mpa

D

2.0 Mpa

H

6.3 Mpa

L

16 Mpa

P

42 Mpa



代号

 介质温度

 -40 ~ 80  ℃(常温)

Z

  80 ~ 200 ℃(中温)

G

  200~ 700  ℃(高温)

 -200~ -40 ℃ (低温)



代号

  输出形式

 脉冲输出

H

 HART协议

I

 4~20mA

 开关量输出

R

 通讯输出

 N

 无输出



 代号

 防爆标识

A

 本安型

 隔爆型



 代号

 壳体材质

S

 304不锈钢

E

 316不锈钢

T

 特定材料



 代号

 传感器材质

H

 哈氏合金

S

 304不锈钢

E

 316不锈钢

T

 特定材料



 代号

 公称直径

 -DN15

 DN15

 -DN……

 DN……

 -DN5000

 DN5000

 选型说明
YDFB-FGCCIDSS-DN100含义为:YDFB系列智能靶式流量计,公称通径100mm,连接方式为法兰管道式,介质为气体,法兰公称压力1.6Mpa,温度为常温,4~20mA电流输出,隔爆型,壳体为304不锈钢,传感器材质为304不锈钢

法兰式靶式流量计安装注意事项
不允许直接在流量计测量管前后端安装阀门、弯头等极大改变流体流态的部件,如果需要在流量计前后管道上安装阀门、弯头等部件也应尽量保证前后直管段长度,直管段要求前10D,后5D,对于新完工的工艺管道,应先进行初步吹扫后再安装流量计。
1、高温型(80度至700度)、常温型(-40度至80度)、低温型(-40至-200度)流量计的安装:
a、常温型、低温型、高温型流量计视不同工况采用水平、垂直或倒置式安装(以出厂校验单为准);
b、介质工作温度在300度以上时,用户应对流量计壳体采取隔热措施防止热辐射损坏表头(表头工作温度为-30至70度),同理工作温度-100度以下的介质,也要采取防冻措施;
c、为保证流量计准确计量,要求设置前后直管段;(图8)
d、为保证流量计在检查及更换时不影响系统工作,应尽量设置旁通阀(3)及切断阀(1、2);(图8)
e、因工艺需要可采用垂直安装,被测介质流向可由下至上,也可由上至下,但订购时应向供货方说明;
f、流量计口径与相连的管道口径尺寸尽量相同,以减少流动干扰,造成计量误差;
g、法兰式和夹装式流量计安装时,应注意法兰之间密封垫片内孔尺寸大于流量计和工艺管道通径 6-8mm 及否同轴,以避免因其产生干扰流而影响计量精确度;
h、插入式流量计安装时,将短管及法兰焊到管道上时必须确保流体正对着靶片受力面,焊接短管高度在100mm(从管道内壁至法兰密封面的距离);(图9)
i、对于新完工的工艺管道,应先进行初步吹扫后再安装流量计;
j、测量管外壁上箭头所指方向为被测介质流向;
k、流量计壳体必须可靠接地,若无接地条件应向厂方说明;
l、流量计连接法兰规格执行GB/T系列标准,也可以根据用户要求特殊加工(以出厂校验单为准)。

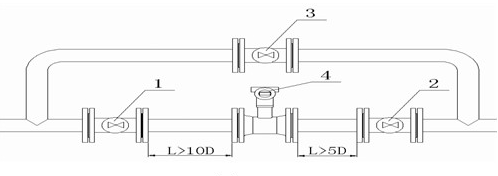

1 •2 •3 分别为前后阀和旁通阀;4 为流量计,L≥10D 和L≥5D分别为前后直管段长度,D为管道公称直径。
