电磁流量计选型指南

关键字:电磁流量计选型,流量计选型,液体流量计,流量计价格



正确地选用电磁流量计是保证用好电磁流量计的前提条件。选用什么种类的电磁流量计应根据被测流体介质的物理性质和化学性质来决定,使电磁流量计的通径,流量范围,衬里材料,电极材料和输出电流等,都能适应被测流体的性质和性质和流量的要求。可测量的流体由电磁流量计的工作原理可知,能选用电磁流量计测量流量的流体必须是导电的,严格的说,除了高温流体之外,只要电导率大于5μ/cm 的任何流体都选用相应的电磁流量计来测量流量,因此不导电的气体,蒸汽,油类,丙酮等物质不能选用电磁流量计来测量流量。

1)传感器口径的确定

流量计使用流速最好在0.3-15m/s范围内,此时流量计口径可选择与用户管道口径一致。使用流速低于0.3m/s 时最好在仪表部位局部提高流速,采用缩管方式:

异径管的中心锥角不大于150度时,可把异径管视为直管段的一部分。

A 一体型或分离型的选择

B 一体型:现场环境较好的情况下,一般都选用一体型,即传感器和转换器组装成一体。

分离型:即传感器和转换器分开装于不同的地点,一般出现以下情况时选用分离型。

⑴环境温度或流量计转换器表面受辐射温度超过60oC.

⑵管道震动较大的场合。

⑶会对传感器的铝壳严重腐蚀的场合。

⑷现场温度较大或有腐蚀性气体的场合。

⑸流量计装在高空或并下调试不方便的场合。

订货时应注明传感器的转换器分离距离,一般不能超过100m,转换器为墙挂式安装。

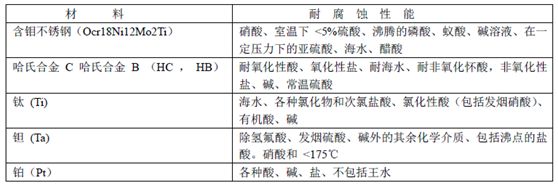

2)电极、接地环材料的选择

应根据被测的流体的腐蚀性来选择电极的材料,请查有关腐蚀手册,对于特殊流体应作试验材料耐腐蚀性能

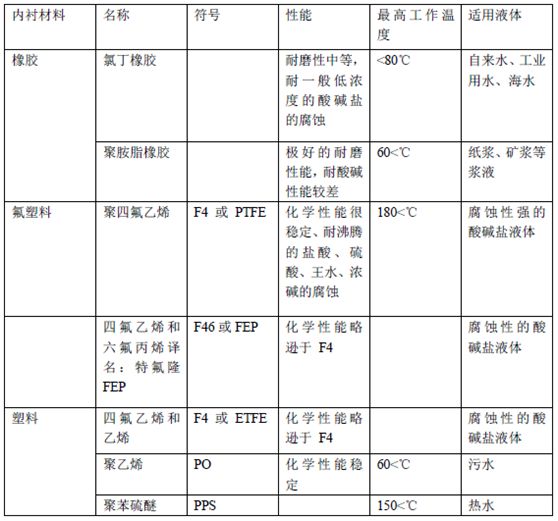

3)衬里材料选择说明

应根据被测介质的腐蚀性、磨损性和温度来选择内衬材料。

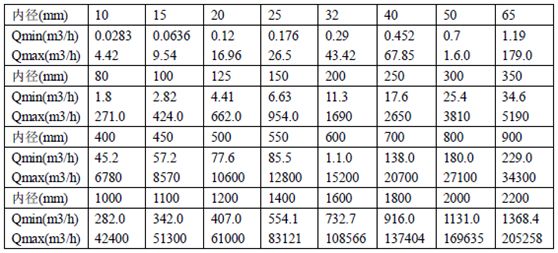

4)流量范围的选择

最大流量和最小流量必须符合下表中的数。

5)安装地点的选择

为了使变送器工作可靠稳定,在选择安装地点时应注意以下几个方面的要求:

⑴尽量避开铁磁性物体及具有强电磁场的设备(如大电机、大变压器的等),以免磁场影响

传感器的工作磁场和流量信号。

⑵应尽量安装在干燥通风之处,不宜在潮湿、易积水的地方安装。

⑶应尽量避免日晒雨淋,避免环境温度高于60℃及相对湿度大于95%。

⑷选择便于维修,活动方便的地方。

⑸流量计应安装在水泵后端,决不能_______在抽吸侧安装;阀门应安装在流量下游侧。

6)安装要求

为了你正确的测量,在选择管道上位置时应注意以下几点要求:

⑴传感器既可在直管道上安装,也可以在水平或倾斜管道上安装,但要求二电极的中心连线处于水平状态。

⑵介质在安装位置应该满管流动,避免比满管及气体附着在电极上。

⑶对于液固两相流体,最好采用垂直安装,使被传感器衬里磨损均匀,延长使用寿命。

流量计安装位置介质不满管时,可采取抬高流量半后端管路的方法,使其满管,严禁在管道最高点和出水口安装流量计。

⑸修改管道的安装方法:

当介质流速达不到要求时,应当选用较小口径的流量计,这时应使用异径锥管或修改部分管道,使其与传感器同口径,但前后直管段至少须满足:前直管段≥5DN,后直管道≥2DN(DN

为管径)

⑹前后直管段为流量计前≥5DN,后端≥2DN 流量计的接线

-若采用分体安装连接的信号电缆采用定制的专用电缆线,电缆线越断越好

-激磁电缆可选用Yz 中型橡套电缆,其长度和信号电缆一样

-信号电缆必须与其它的电源严格分开,不能敷设在同一根管子内,不能平等敷设,不能绞在一起应单独穿在钢管内。

-信号电缆和激磁电缆尽可能短,不能将多余的电缆卷在一起,应将多余的电缆剪掉,并重新焊好接头

-电缆进入传感器电气接口时,在端口处做成U 型,这样可以防止雨水渗透到传感器中。
